■JacConvertVer3.99について
Version4.00リリース前のテスト公開バージョンです。外観・操作に大きな変化ありませんが内部の大規模な変更と機能追加・バグフィックスを行っています(詳細後述)。
■新しいJacConvertの更新目的とベータ版について
開発環境を移行してセキュリティ脆弱性の回避と将来の新OSへの対応です。
(作者死するともJac不滅なるぞ)
現在：Microsoft Visual C++6.0(以降VC6)移行：Microsoft Visual Studio Professional 2019 C++(以降VC2019)
JacConvertはMSDOS版のAJ_DXF(1998年8月〜2001年5月)というソフトウエアの内部処理をそのまま流用して開発していました。AJ_DXFはBorland Turbo C(以降TurboC)という環境で開発しており、これをそのまま流用したJacConvert開発継続に限界を感じています。
移行作業は実質TurboCからVC2019へのコード書き換えで大量の修正作業が発生しています。移行作業中はトリッキーな動作を繰り返しており未だ問題が残っている可能性があるため新JacConvertはベータバージョンとして公開し当面は従前JacConvertと並行して利用できる状態(動作環境を共有し別ソフト扱い)としています。
■Ver3.99(ベータ版)利用するには
従前JacConvertがインストールされた環境でVer3.99をインストールしてください。
Ver3.99インストーラーは新JacConvertの運用環境に対応したVer3.13とVer3.99をインストールします。インストール後２つJacConvertは運用環境を共有して独立動作します。万一Ver3.99で問題が発生した場合は即時Ver3.13を利用可能です。
Ver3.99インストーラーでデスクトップにJacConvertβのショートカット作成できます。
■新旧JacConvertの初期画面はほぼ同じです
起動時の画面は新旧ほぼ変わりません。
(1)アイコンが大きくなった。(2)バージョンと作者メッセージを表示。 (画面サンプル)
■とりあえずのVer3.99(ベータ版)改善事項
1)JWW出力時にブロック図形出力機能を追加。(従前はブロック分解(解除)していました)
2)起動時にネット接続して新バージョンのチェックを行うオプションを追加。
3)各種入出力時のバグフックスを行いました。(後述)
※その他細部の見直し(改善)を沢山実施しています。
※今後も機能追加を進めて行く予定です。
■Ver3.99(ベータ版)は「開く」のスタイルが変わります
開発環境変更によりJWW･JWC･DXF･DWG開くのダイアボックスが変わりました。従前はファイル一覧に併せて「読込時の設定」が表示されましたが新バージョンは別ウィンドを開く必要があります。エクスプローラーのスタイルがWindowsの現行スタイルになりますが読込設定値の視認性と操作性が低下します。申し訳ありません。
「ファイルを開く」のダイアログを開発環境に依存しているためです。自作で解決できるのですが・・・。

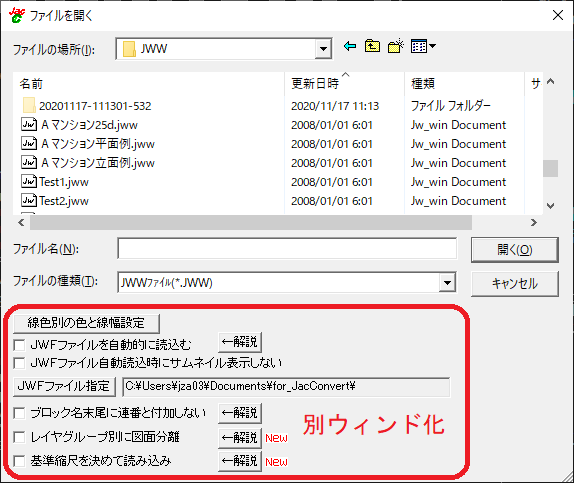

・従前↓「開く」ダイアボックス(読込時の設定が同時表示)
・新↓「開く」ダイアボックス(読込時の設定が別ウィンド)
・新↓「開く」ダイアボックス(読込時の設定が別ウィンド)
■問題を収集します
不具合(従前JacConvertでは発生しない問題)があれば建築フォーラム に書込みください。メールによる直接問い合わせは受けかねます。
■2020/11/26 Ver3.99b(ベータ版)の変更点
◆バグ補正
- ＤＷＧ入力：同フォルダ内に読込ＤＷＧファイルと同じ名前のＤＸＦファイル(例AAA.DWGとAAA.DXF)が存在すると読込を中断する。
- その他：ＤＸＦ・ＤＷＧ読込後に初期画面表示(画面左上の「操作？」ボタンをクリック)すると強制終了する。(Ver3.99aより対応済。記載漏れです。)
- その他：アンインストール時に正規版のJacConvertも削除してしまう。
- ＤＷＧ入出力：起動時に最新のODAFileConverterをチェック・使用する。従前はODAFileConverterのバージョンをチェックしていましたが今回よりODAFileConverterの最新版を自動チェックする仕様に変更しました。
■2020/11/20 Ver3.99a(ベータ版)の主な変更点
(細部の改善・変更項目は省略)
◆追加
- ＪＷＷ出力：ブロック図形の出力を追加しました。(従前はブロック分解して出力していました)
- ＪＷＷ出力：ブロック図形の出力「する・しない」オプションを追加しました。初期設定は「する」です。
- その他：起動時に新バージョンの有無をチェックしてお知らせする機能を追加しました。この機能は有効・無効指定可能です。
- 一括変換：連結PDF変換(電子製本)時にファイル名を図面左上に挿入する機能を追加しました。 初期値はONです。不要な場合は一括変換設定画面の「連結PDF時にファイル名を図面左上に挿入」をOFFにしてください。
- ＰＤＦ出力：「出力範囲をその都度指定する」が従前は初期値ONでしたがOFFに変更しています。
- ＪＷＷ出力：ＪＷＷ入力したデータをＪＷＷ出力するとソリッド(塗りつぶし)が欠落する。(ＪＷＷ=>ＪＷＷ変換は開発想定外ですが一応対応しました)
- ＪＷＷ出力：ソリッド(塗りつぶし)がJw_cad以外で表示できないケースがある。
- ＪＷＷ出力：拡大・縮小したブロック図形内の文字サイズが補正されない。
- ＪＷＷ出力：不要な重複データ(線・点・円弧・文字・寸法図形)が各１つ出力される。
- ＪＷＷ出力：ＪＷＷ=>ＪＷＷ変換した際の色属性の引き渡しが狂う。
- ＪＷＷ入力：一部の線分・文字を重複して読み込んでしまう。
- ＪＷＷ入力：作図順と異なる順序でJacConvert内部データベースを作成する(各出力で出力順序がずれる)
- ＪＷＳ・ＪＷＫ入力：読み込んだ図形データが非表示レイヤーに収納される。(読み込んでいるが表示されない)
- ＪＷＷ・ＪＷＣ・ＰＤＦ出力：同一ファイルを設定変更等で繰り返し出力(保存)すると不要なメッセージ(これ以上縮小できません等)が表示される。
- ＪＷＷ・ＪＷＣ・ＤＷＧ・ＤＸＦ出力：「塗りつぶし(SOLID)をハッチングで処理する」を選択した際に枠外に大きく外れるケースがある。
- ＰＤＦ出力：文字のセット位置が縦方向にずれる(文字高さの10%程度)
- ＤＷＧ・ＤＸＦ入力：図形のレイヤ収納場所が狂うケースがある。
- ＤＷＧ・ＤＸＦ入力：特定の文字スタイル(縦書き＆文字数26以上)が存在すると強制終了する。
- ＤＷＧ・ＤＸＦ入力：改行のあるマルチテキストを読み込むと文字位置のズレが発生するケースがある。
- ＤＷＧ・ＤＸＦ入力：ブロック図形が非表示レイヤーに収納されるケースがある。
- ＤＷＧ・ＤＸＦ入力：ブロック図形を読込した時に存在しない図形が展開されるケースがある。
- ＥＭＦ出力：保存するフォルダ指定ができない(ＰＤＦ保存フォルダに出力される)
- 画面表示:図面内の文字列の先頭が画面外だと文字が非表示になる。
